剪切梁A型靜載模塊

稱重模塊原理及應用

稱重模塊是一個稱重部件，一般由稱重傳感器/負荷傳感裝置/安裝連接件和限位裝置等組成
可方便地和各種機械裝置相連接。如：料斗/槽罐/滾道/平臺等，組成各種稱重系統，具有：精度高、穩定性好、壽命長等特點。

剪切梁A型靜載模塊: 廣泛應用于將罐體或其它結構改造成城中裝置。

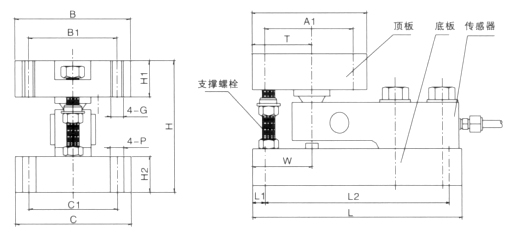

模塊由頂板、底板、剪切梁稱重傳感器、傳感器承壓頭及支撐螺栓等部件構成：在稱重時，載荷作用于頂板，通過傳感器承壓頭施加到傳感器上，根據不同組裝方式可以分成三種類型：固定式模塊、半浮動式模塊和全浮動式模塊。這三種類型的模塊組合在一起可以消除因容器受力變形或熱脹冷縮而
引起傳感器受力點變化的影響。

技術參數

量程：0.5，1，2，3，5，7.5，10t
準確度等級：c3
材質：碳鋼鍍鎳或不銹鋼
防爆可選

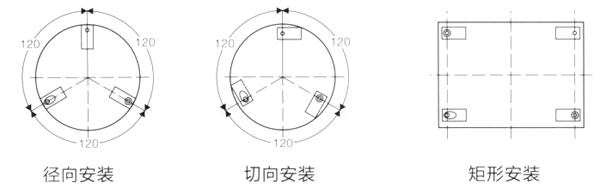

組合方式

在一個稱重系統中，使用一只固定式稱重模塊，一只半浮動式稱重模塊，其余用全浮動式稱重模塊，標準組合為：

三件套: 一只固定式，一只半浮動式，一只全浮動式模塊 ? ? ? ? ??四件套: ?一只固定式，一只半浮動式，二只全浮動式模塊
